HDポリエチレン製、水質調査・水質分析用試料採取のための採水器

○水質調査・水質分析用に開発・製造されている採水器
○100種を超える物質の不検出が確認されており、高品質の採水が可能
○PFASを含まない材質により製造（PFASフリー）
○上部に流入防止弁、内部への流入は渦流が発生しない構造
○早く沈む「おもり」内蔵で、採水がラク

テクノインターナショナル株式会社
　03-5303-9700
高品質、使い易さ、丈夫さを追求した試料採取機器。理想的なサンプリング器材をお届けする
・・・それが使命と私たちは考えます
会社案内　 お問い合わせ　 特定商取引の法律に基づく表記

			左：本体（1本ごとにパッケージ、ベーラーに同封されている細いパイプは、分取パイプ） 上中央：ベーラー上部の外観 上右：ベーラー下部の外観

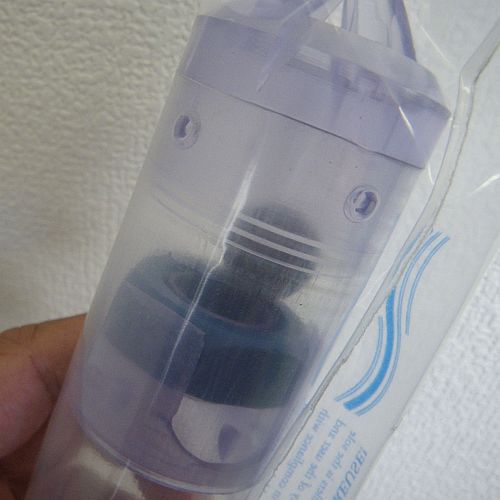

			参考写真：本製品はHDPE製で白色のため、内部が見えません。このため、本製品と同じ構造の透明PVCのベーラーの写真を載せています。 下中央：上部弁（青のボール）が閉じた状況（青いリングがおもり(約50グラム)） 下右：下部弁が閉じた状況

　水質分析を行うために開発・製造されているベーラー型（水中に投入し、回収するタイプ）の採水器です。
　用いられる対象は、井戸（観測井など）や湖沼（ボートによる人力や、ドローンによる自動など）などにおいて、計画する深度の水質を把握するための採水です。
　このベイラー型の採水器は、分析用専用品として製造されていますので、単に水を採取するための採水器とは「もの」が異なります。
　洗浄済みで、かつ100種以上の物質（本ページ最下部参照）についてppbレベルでの不検出(ND)が確認されており、さらに上下にバルブ(ボールタイプ)を内蔵しているため、高品質の採水を行うことのできるベーラーです。
　採水深度を明確に限定する深度別採水（特定深度採水・区間深度採水）等を行う採水器（Point Source Sampler：ポイントソースサンプラー）として、最適なものです。

　採水器上部に弁が内蔵されていることから、例えば還元的環境下の帯水層において採水を行い、地上で採水器を回収した場合においても、採水器内部は満水で、かつ上部水面は弁により蓋がされているため、ベーラー内部の試料水は地上の空気に触れることがなく、現場雰囲気による酸化等の影響を受けない試料水を得ることができます。（空気に触れさせずに採水器から試料を分取したい場合は、本製品の下部に接続するVOC用コックをお使い下さい。）

　本製品は安価であることに加え、事前に採水器の洗浄や乾燥の必要がないため、採水にかかる時間・コストを大幅に節約できます。
　１本ずつパッキングされており、採水する直前にパッケージを開封し、そのまま採水に使用します。
　安価であるにもかかわらず、水の中を静的に下降する設計に加え、おもりを内蔵しているため、早く・スムーズに採水深度まで到達し、効率的な作業を行うことができます。また、構造的にしっかりしているため、安全に採水作業ができる採水器です。
　分解することはできません。

　素材は100%バージンHDPE（High Density Polyethylene、高密度ポリエチレン）です。
　また、PFAS（PFCs、PFAAs、PFSAs、PFCAs、PFOS、PFOA）を含まないもので製造しており、かつ、テフロンおよびテフロン類似の化学物質も使用していない、PFASフリーの採水器です。

　事前準備・現場採水の一連の作業性を踏まえ、使い捨て・ディスポーザブルとしてもご利用いただけるベーラーです。

　採水したベーラー内部の水試料の分取には、空気に触れさせない等の特殊な場合を除き、ベーラーと同一パッケージに同封されている分取パイプを使うことができます。

添付している分取パイプをベーラー下部に挿入しています

分取パイプをベーラー下部に差し込むことにより、弁となっているボールを押し上げることで、ベーラー内部の水が出てきます。上部のボール弁で空気の流入が塞がれてしまうと、スムーズに水が出てきませんので、この写真の様に、ボールが穴に入らないように横によけておくと、楽に分取できます。 　ただし、曝気させないで分取する場合（VOCs等の分析を目的とする採水の場合）は、本製品の下部に接続するVOC用コックをお使い下さい。 　なお、ベーラー上部から試料ビン等へ分取する（本体を傾け、上部からビン等へ入れる）方法は、本製品ではお薦めしません。本体の最上部と上部弁までの間にスペースがあり、このスペースに異なる深度の水が入っているため、分取する試料にこの異なる深度の水を混入させてしまうためです。

　本製品は、井戸や観測井用の採水器（井戸用採水器・地下水採水器）ボーリング孔用の地下水サンプラーとして知られていますが、この特徴を活かして、湖沼水の採水にも使用されています。
　特に、ボートを運びにくい山岳地の湖や、人が近づくことのできない活動期にある火山湖（温度耐性に注意が必要です。）などの現場において、ドローン(UAV、無人航空機、マルチコプター)による採水への利用が多くなっています。船上の人力による採水と比しても、地球化学的解析に用いて、全く遜色のない研究結果が得られています。
　ユーザー様からいただいたUAVによる採水事例を、このページ下方の特徴欄に書いておりますので、ご参照ください。
　採水した時刻と同一で、かつ採水した地点・深度の各種データを、採水ロープに各種センサーを取り付けることで、得ることも可能です。ただしこの場合の採水は、コツ１に記載の方を用いてください。センサーにデータを記録させるためにドローンを滞空させた場合、風などによる高度の低下が発生してしまうと、異なる深度の水が入ってしまいます。コツ１の方法を用いることで、飛行高度に関係なく、適切な深度の記録と試料を、適切に得ることができます。

　ドローン採水に利用する際の特徴を、このページ下方の特徴「その３」にまとめています。
　特に深度方向について、容易に、正確な採水をすることができる特徴を持っています。採水深度に関して、特別なドローン（例えば、採水用ドローン等）や、特別な採水器を用意する必要がなく、本製品だけで、簡単に、リーズナブルに、高品質の採水が実現できる「ドローン(UAV)採水システム」を構築することができます。

　さらに、昨今問題となっている地下水中のPFASや放射性物質の測定においても、この採水器を使い捨てのベーラーとしてご利用いただくことで、最適な採水・測定が可能です。

採水器は分析を行う水質項目によって適切な材質のものを選ぶ必要があります。選択方法に関しては弊社技術資料「採水器の選び方（水質から見た適切な材質について）」をご覧下さい。

　本製品は、水質分析用採水器として設計・製造されており、素材・構造・使用法に以下の特徴があります。
　自信を持って、お客様にお薦めいたします。

• « 特徴その１：本製品の素材の特徴»
• 未使用でかつ公的規格認証品の素材のみ使用：安心して採水いただけるように、本製品にはこれらのもの以外は一切使用していません。
• 汚染フリー（その1）：すべてのベーラーは、製造時に、各パーツごとに実験器具用無リン洗剤で洗浄され、すすぎを脱イオン水で行い、乾燥した後、組み立てています。組み立ては、パウダーフリーのニトリルグローブを着用した作業員によって行われています。その後、1本ずつ厚さ0.025mmのPE袋に封入され、出荷されています。
• 汚染フリー（その2）：これらの洗浄・乾燥・組み立ての工程は、それぞれ独立した負圧室で行われており、製造室内の空気（雰囲気）中からベーラーへの汚染は、全く問題ない（無視できる）レベルに維持されています。
• PFAS Free：使用材質にPFAS（PFCs、PFAAs、PFSAs、PFCAs、PFOS、PFOA）を含まない材質にて製造されているPFASフリー採水器です。
• 製品トレース：すべての製品は、ケース単位で製造品質管理のために管理票ラベル（6桁）を添付し、製造状況をトレースをすることができます。
• 抜き打ち検査（その1）：製品は、毎日ランダムに製品を抜き出し、破壊試験(DE)および非破壊試験(NDE)を行い、基準を満たす（壊れにくい）ことを確認しています。
• 抜き打ち検査（その2）：毎日パッケージ前の製品をランダムに抜き出し、100種以上の項目(RCRA Priority I Pollutantsの全項目)について、その規定に定める検出限界値よりも下のppbレベルで、第三者機関による付着・溶出試験の分析を行い、それらがいずれも不検出であることを確認しています。全ての分析項目は、本ページ最下部にリストをお示ししています。

• « 特徴その２：本製品の構造的特徴»
• 上部に逆流逆止弁：ベーラーを上げる際において、異なる（浅い）深度の孔内水の混合を発生させないため、正確で確実な深度の採水が可能で、深度別採水に最適。（なお引き上げる際は、ベーラーを水中で下降させないでください。その深度の水が混入してしまいます。）
• スムーズな水中下降により計画深度の適切な採水：内蔵されているおもり（HDPEに封入され、試料水とは隔離されている）により、スムーズに、よどみなく深度方向の水置換が行われながら、水中を下降していきます。スムーズに水中を降りていくことによって、試料水をできるだけ乱さずに採水することが可能です。（沈みにくい場合は、別途販売しているベーラー用おもり（その場で装着可能）をご利用ください。）
• 長さが約30cm：採水区間をできるだけピンポイントで行う事が可能。パッシブサンプラーとしても利用できる。
  　（３〜５倍容量の揚水後に採水を行いたい場合には、多くの揚水が可能なベーラーで揚水を行った後に、このベーラーを使った採水を行うと良い。）

• « 特徴その３：ドローン(UAV、無人航空機、マルチコプター)を使った採水に対する本製品の特徴»
• ベーラー式の採水器は、井戸孔内の試料採取のため開発された採水器であり、世界中で数十年にわたり標準使用されてきているもの。特に当該の製品は、水質観測用井戸の水質分析用試料水の採水器として製造されているため、ドローンを用いた採水方法であっても、正確な深度の採水、適切な水質用試料の採取が可能。
• 採水器は固い筒であり、水深や上空高度により、変形しない。
• 試料水の流入口と排出口部（筒の内部）には、弁（ボール式のチャッキバルブ）が内蔵され、水中降下により開いて、上昇により閉じる仕組みとなっている。
• 採水後は、容器内が満水状態で上下の弁が閉じられていることから、採水後の上空での運搬において多少の揺れがあったとしても、試料水に乱れは生じにくく、試料水がこぼれ落ちることはほとんどない。
• 水中での採水器の下降は、対象水域の深度方向の水を乱すことが少なく下降していき、他の深度の混合が皆無。ダム湖等での深部に発生している還元環境下の採水においても、浅層水の混入や、採水時の攪乱等の発生が非常に少なく、適切な試料を得ることができる。（水中ドローンによる水質分析用の採水を行う場合の懸念事項として、正確なピンポイント深度の採水が困難な事に加え、水中を進むための推進機構により他深度等の水質が混合してしまう他、水中ドローン自体をppbレベルでコンタミのない状態に洗浄することが困難なため、試料中に作動油等のドローン由来の物質が含まれてしまう等が、払拭できない。）
• 採水前に、内部に存在していた容器内部の空気は、水中において採水器の下降とともに排出され、内部に溜まることのない構造であるため、採水後の容器内に空気は残らず、試料を酸化させることもなく、還元的雰囲気の水の採水にも安心して使うことができる。また、上部に弁があるため、地上に回収された後も空気に触れることがない。
• 飛行開始直前までベーラーに触れる（封を開ける）必要がなく、ドローンの飛行準備に専念できる。
• 採水した試料の分取に際し、ベーラーに同封されている分取パイプ（洗浄済み）を利用できるほか、試料水を泡立せない（空気に触れさせずに採水器から水試料を取り出す）分取コックがオプションで用意されている。

• «参考：ドローン(UAV、無人航空機、マルチコプター)を利用した採水のコツと事例»
• 　基本的な採水方法は、このページ下の関連情報にある採水方法（使い方）をご覧ください。
• コツ１：深度方向の採水をする場合、採水ロープに簡単な工夫をすることで、確実な水面からの深度（水深）の採水が可能となります。採水する深度（水面からベーラーまでの深さ）に相当する長さの部分に、フロート（ベーラーの水中落下を止めることのできる浮力のある「浮き」）を設置するだけです。ベーラーは、自重で水中を落下しますが、水面にフロートがあるため、その長さ（水深）で落下が止まります。この工夫により、特別なドローン（リールやウインチの設置等）を利用する必要がなく、また、ドローンの下降高度を採水深度とする必要もなくなり、確実に、水面からの深度（水深）の試料を採水することができます。
• コツ２：水中での確実な下降を確保するため、別売りしているおもりを利用されることをお薦めします。
• 採水例：Akihiko Terada, et al., Water sampling using a drone at Yugama crater lake, Kusatsu-Shirane volcano, Japan., Earth, Planets and Space, Volume 70, Article number: 64 (2018)
• 一度の飛行で複数深度の採水（同時刻の深度別採水）：必要とする深度ごとに、採水ロープに複数の採水器を設置すれば可能です。ただし、数が多いと、ロープと採水器が、水中での落下時や、回収時に絡まることがありますので、あらかじめテストを行っておく必要があります。
• 採水を行うにあたってのご注意：ＵＡＶを飛行させる際には、法令等の遵守の他、使用者の責任の元に安全確保が必要です。国交省東北地整東北技術所による「UAV による河川調査・管理への活用の手引き（案）」などをご参考に、安全な調査を行ってください。

• PE製ベーラー：仕様
• 弊社商品番号：1-B-0001
• 材質：高密度ポリエチレン(100% Virgin HDPE : High Density Polyethylene)
• 色：乳白色（透明ではないため、採水試料は見ることができません。透明PVCタイプのベーラーもあります。）
• 弁（バルブ）：ダブルチェックバルブ（ベーラー頭部・下部にボール式チャッキバルブ）
• 大きさ：直径4.1cm（最大外径）、長さ30.5cm。（VP50（通常内径5.1cm）にご利用いただけます。）
• 容量： 330mL
• 重さ： 115g
• ウエイト：HDPEに封入され、ベーラー内部の水試料とは隔離されたおもりを、ベーラーに内蔵。おもり自体はzinc-plated carbon steel製。約50g強。

価格：　 価格は一覧表をご覧下さい　商品番号：1-B-0001（24本入り）

• 一括大量購入専用割引あります。お気軽にお問い合わせください。
• 本製品は筒の長さが約30cmですが、他に45cm, 91cmのタイプ（長さが異なるのみで、他の仕様は本製品と同一）もお取り寄せ（約2週間程度）が可能です。

この製品のご注文またはお問い合わせは当社まで

当製品にかかる関連情報

1. «他のベーラーやベーラーロープ・リールはこちら»
2. 本製品の下部に接続するVOC用コック
3. 他の種類のベーラー（ディスポタイプや、透明PVC製、テフロン製、アクリル製など）や、現場用カプセルフィルター
4. ベーラーロープ・リール・ベーラー用おもり
5. ポンプなどの他の採水器

1. «弊社取り扱いのPFASフリーの採水器»：水質に合わせた材質や、ベーラー上下にバルブ（ボール弁）付きタイプも選べます。
2. ポリエチレン(HDPE)樹脂製の水質分析用ベーラー（洗浄・100物質以上ND確認済み、上下に弁タイプ）：このページのベーラー
3. 透明塩化ビニル(PVC)樹脂製の水質分析用ベーラー（洗浄・100物質以上ND確認済み、上下に弁タイプ）
4. 透明塩化ビニル(PVC)樹脂製の水質分析用ベーラー（洗浄・100物質以上ND確認済み、下のみ弁タイプ）
5. 本製品の下部に接続する試料水分取用コック（VOCsや還元環境水等のための大気に触れさせずに分取）
6. 参考）PFAS分析用の試料採取を行うには、採水器具類以外に、とても多くの配慮が必要です。
7. PFASを調査・分析するための２つのトレーニングビデオが、ITRC(Interstate Technology & Regulatory Council)により公開されています。是非ともご視聴なさることをお薦めいたします。
8. Sampling and Analysis (Fall 2019,This video has not been updated.)
9. ITRC PFAS Beyond the Basics: Sampling, Analysis, Surface Water, & Air Occurrence (April 18, 2024, Live and Recorded Clu In Webinars)
10. 作業前の除染（PFASの汚染源となるものを避ける）は必ず必要です。グローブ、防水作業着などの確認等。
11. 採水を行う井戸自体も、PFASフリーであることの確認が必要になる場合があります。例えば、井戸管に塩ビを使用していた場合には、塩ビ自体にPFASを含むものがあります。井戸管の接続パッキングに用いるＯリングも、しかりです。井戸スクリーンのシーリング材として使用されるベントナイトペレット（膨潤開始を遅らせるためにコーティングされたもの）の一部の製品からも、PFASが検出されています。などなど。
12. PFASの物性により、採水位置等の配慮も必要になると思われます。例えば、疎水性（親油性）と親水性の両方の性質を持っていること（Partitioning to Air/Water Interfaces）により、井戸孔内での物質や濃度差(特に水面直下)もあるようです。この性質に加え、粘土鉱物への吸着や生物への吸収なども相まって、vadose zone／不飽和土壌中はもとより、帯水層中での挙動も、分子構造（長鎖・短鎖）やPFASが含まれていたNAPLとの関係によって異なるなど、まだよくわかっていない点が多くあるようです。
13. 以上より、採取した試料が、何を代表しているのかについて、十分な検討が必要と思われます。

• «参考資料»
• 水質分析対象項目ごとの採水器の材質について

«現場における採水の開始手順»

この採水器の採水直前に行うと良い作業の手順

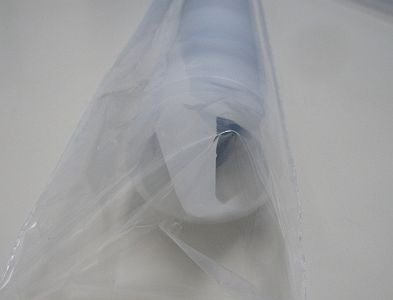

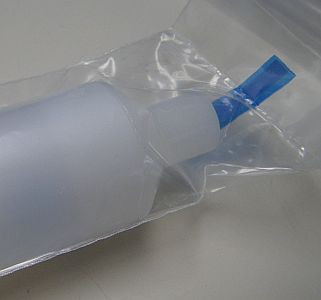

1.採水直前にベーラー上部を開封します。 　VOCコックを使用する場合は、ベーラー開封と同時に、封を切っておきます。	2.ベーラー上部を封より少し外へ出します。	3.上部をロープに接続します。まだベーラーは袋から出さないで下さい。 　弊社の水調査機器用ロープご使用の場合、接続後、ナスカン（留め金）がロックされていることを確認してください。	4.ロープを持って、ベーラーに手を触れずに封から出し、井戸へ投入します。 　同封されている分取コック（小さなパイプ）は、そのまま封の中に入れておきます。ベーラーを地上に回収後、袋から取り出して水試料の分取に使用します。

1. «ベーラー採水器の使用・採水方法（使い方）»
1. 井戸の孔内水位を測定します。その後、水試料を保管する容器と、バケツ（又はたらい）を用意します。
2. このページ内に書いてある開封手順に従い、ベーラーの封を開封し、ロープ先端のナスカンへ確実に接続し、井戸へ投入します。
3. 測定した水面直上で一度下降を止め、その後、ゆっくりと水中に降ろします。
4. 水中に入ってからは、採水器内部を適切に水が通過する程度の速度で下降させます。下降が遅い場合には、次回にはベーラー用おもりを負荷しても良いでしょう。ただし、あまり速くすることは孔内水を乱すことになります。
5. 所定の深度まで、できるだけ一定速度で、下降させます。
6. 採水予定の深度になったら、その深度で下降を止めます。下降を止めることにより、上下の弁は閉じられ、採水器内部に所定深度の孔内水が保持されます。
7. 採水器を回収するため、採水器を上昇させます。上昇は一定速度で行ってください。回収する際は、決して、水中では採水器を下降させないでください。弁が開いてしまうため、下降させた深度の水が、採水器内に入ってしまいます。また、水面から出す際も、ゆっくりと上昇させてください。水面にあたる衝撃が強いと弁が動いてしまい、水面付近の水が採水器内に混入してしまう場合があります。
8. ベーラー回収後、バケツ（又はたらい）の上で、ベーラー下部に分取パイプ（又はVOCコック）を少しだけ差し込み、採水器内からの水の出方をチェックします。
9. 適切に出てくることが確認された後、採水器内の水試料を、保管するための容器に分取します。

• «細い(内径５cm程度以下)の井戸管に使用する場合のベーラーの太さの考え方»
• 　井戸管の内径が５cm程度までの井戸において、ベーラーによる採水を行う場合、ベーラーを細いものを選ばざるを得ず、ベーラー自体の採水できる量が少なくなるため、できるだけ太いものを選びたくなります。実は、ベーラーの太さを選定するにあたり、特に配慮が必要となることがあります。それは、井戸の内径と、ベーラーの太さの関係です。
• 　大切なことは、井戸内部でベーラーが引っからないようにすることなのです。すなわち、井戸管の内径とベーラーの太さとの隙間（クリアランス）を確保することが必要なのです。ベーラーが井戸管内部で引っかかり、回収できなくなれば、井戸管を塞いでしまい、二度と採水ができなくなるばかりでなく、井戸を再設置することにもなりかねません。
• 　弊社取り扱いのベーラーの外径は概ね３〜５cmですので、内径５cm程度より細い井戸について、特に、注意が必要です。
• 　引っかかる原因として、井戸の内部では以下の様な状況となっている場合があります。普通の採水調査の場合、以下の様な現象が起きていることを目視確認ができませんので、この点からもクリアランスに配慮が必要となります。
  • スクリーンの加工精度が悪いと、内部側に「バリ」が出ている場合があります。（井戸の設置業者が、ご自身で加工しているものに多い。バリが出ているのは管の内側で、スクリーンは水を通過させる機能だけのため、バリ取りは行われないことが多い。）
  • 管と管の接続に際し、接合部に隙間（溝）や段差がある場合があります。（ネジ加工により接続された管ではなく、ソケット（継ぎ手）による差し込み接続の場合が多い。）
  • スクリーン部や、管の接合部からシーリング材が井戸内部へ侵出し、固化している場合があります。
  • 深い井戸の場合、井戸は、必ずしも完全な鉛直下方になっているとは限らず、曲がっている場合があります。また、深い井戸でなくとも、大きな地震による地盤変動（地盤の液状化も含む）により、井戸管が曲がっている、又は接合部でずれている場合もあります。

«スクリーン深度が不明の場合のスクリーン深度調査方法»
　井戸管が電気を通さない材質の場合、簡易な電気検層を行うことでスクリーンの深度を簡単に把握できます。
　電気を通す管の場合、孔内を観測するカメラ（横方向の撮影ができるもの）で確認をします。もちろん、映像で確認するだけですので、電気を通さない井戸管でも使用可能です。
　地質調査の会社や土木に強い建設コンサルタントでこれらの機器を保有していることが多く、これらの会社により、これらの機器を用いて、スクリーン深度の調査がごく普通に行われています。これらの機器は、主に地質調査等の会社向けに機器をレンタルしている会社もあります。
　いずれの機器であっても簡便に調査をすることは可能ですが、電気検層の場合は、機器の取り扱いとは別に、遠電極の配置など機材の設定に一定の知識が必要なため、未経験者には難しいかもしれません。

«本製品において実施されている品質確認の項目»
　本製品は、毎日パッケージ前の製品をランダムに抜き出し、下記全ての項目（RCRA Priority I Pollutants）について分析を行い、これらの全項目についてppbレベルで不検出であることを確認しています。
