フローセル（正式名称：フロースルーセル）

現場の雰囲気(空気)からの水試料へのコンタミを防ぎ、
正確な水質(pH,ORP,EC,DO等)を測定するための専用器具

テクノインターナショナル株式会社
　03-5303-9700(電話番号が変わりました)
高品質、使い易さ、丈夫さを追求した試料採取機器。理想的なサンプリング器材をお届けする
・・・それが使命と私たちは考えます
会社案内　 お問い合わせ　 特定商取引の法律に基づく表記

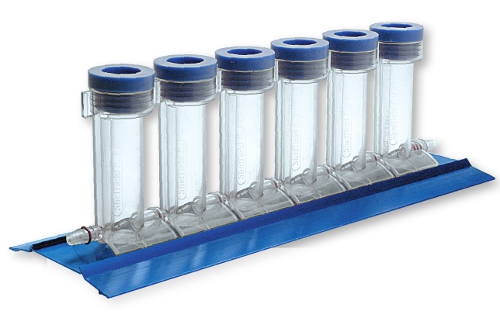

		フロースルーセル外観（6連組み合わせ）
		付属する電極用キャップ (5種、8枚)

　水質調査を行う場合、特に試験対象水が、酸化やガス交換の影響を受けやすい還元的環境の水（地下水や湖底水など）場合や、この様な水を測定する可能性のある場合において、適切な水質を把握するために必須となる調査・測定器具です。

　地下水の水質測定において、基本的に守らねばならない点は、現場において、大気と非接触させた状態で測定することとされています。
　溶存酸素を含まない還元環境的な水であるか、それとも溶存酸素を含むような酸化環境的な水であるかは、ORP(Eh)を測定してみなければわかりません。原則的には、地下水を測定の対象とする場合、当初から還元的な水であると想定した調査方法（測定方法）を計画する必要があります。

　地下水をポンプ等で地上に汲み上げ、その水をビーカーやバケツ等に導入した場合、そのバケツ等の中の水は、現場の空気と接触（液面解放）していますので、地下水と大気とでガス交換が発生します。ポンプからの揚水を、汲み続けていた場合であっても、同様です。酸素を含まない、または少量含む還元的な水の場合、大気中の酸素の分圧分だけ、酸素が非常に短時間で溶け込みます（ヘンリーの法則）。
　このバケツ等に汲まれた地下水のpHやORP等を測定する方法を用いる限り、例え帯水層内の地下水が還元的な水であったとしても、酸化的な水であるという誤った結果が得られてしまいます。ｐＨやＯＲＰはもちろん、溶存酸素（ＤＯ）も、本来知りたかった水質とは異なる値を示してしまいます。
　また、地下水や湖底付近にある還元的雰囲気の水に対してラボ（水質分析室）にて分析を行う場合も、大気接触し酸素が溶け込んだ水を供試体とする限り、分析までの時間経過（トラベルタイム）により、例え冷暗所保存を行ったとしても、水質組成が変化してしまい、本来求めたい結果が得られなくなってしまうことは、よく知られていることです。
　このため、いかに原位置において、正確な基礎水質データを得るか、採水時に十分な注意を払う必要があります。

　本製品は、汲み上げた水を現場の大気と接触させずに、現場でｐＨやＯＲＰ等を測定するための専用器具です。また、単成分ごとにセル（容器）が分かれていますので、それぞれのセル内において試料水が適切に測定用センサーに触れるように工夫がなされている、大変優れているものです。
　一般に、フローセル（flow cell）やフロースルーセル（flow through cell）またはフロースルーチャンバー（flow through chamber）と呼ばれています。

　本製品の使用方法、本製品を用いて行うpHやORP,DOの測定方法は、とても簡単です。今までお使いの現場用ポータブル水質測定器のセンサーを、このフローセルにセットし、ポンプからの揚水を、パイプ、ホースなどで直接（インライン）接続するだけです。
　これだけで、正確な基礎水質データを得ることができます。

　熱力学的水質解析（phreeqcやGeochemist Work Bench, Minteqなど）を行う場合には、正確な原水のpH, ORP(Eh)が必要なことから、フロースルーセルを用いた水質測定は、地下水の採水において、必ず（標準的）に行われているものです。
　本製品の使用の有無の差は歴然です。本ページ最下部のグラフをご覧ください。

　本製品は樹脂でできているため軽く、またガラスほどの丁寧な扱いの必要が無く、現場で安心して水質の測定ができます。

地下水質測定用フロースルーセル（フロースルーチャンバー）の詳細を写真で紹介していますのでご覧下さい。

　このフローセルは、Sheffield大学とWaterra社の共同研究により開発されたものです。
　他に市販されているフローセルと大きく異なり、以下の優れた特徴を有しています。

• « 本フローセルの特徴»
• 今お使いの現場用ポータブル水質測定器が使用可能：水質測定器を買い換える必要はありません。5種8枚の電極用キャップが用意されており、このキャップよりも若干太いセンサーがセット可能です。
• 電極センサーごとに試験水の容器（セルと呼ぶ）が独立している：セルはセンサー毎にセットするようにそれぞれが独立しており、これを６つまで接続することが可能です。調査の内容に応じて、組み合わせを変更することも容易です。
• セル内の水の流れが最適：各セル内の流れは、測定電極に対し、整流で直接触れるように設計されています。セル内部で、「よどみ」ができるだけ発生しないように、設計がされています。
• 1つのセルの容積が40mLと小さい：セルには低流量（US-EPAやUSGS等によると、測定の流量はおよそ0.5L/min以下が良いとしています）で流す事から、セル容積が小さければ、揚水量を少なくでき、かつ結果を得るための測定時間を短くする事ができます。
• セルが透明：測定水の状況の確認（気泡の発生や濁度等）を、リアルタイムに観測することができることから、異常状態の発見も容易で、また測定値と目視観察との対応をとることもできます。
• 樹脂製：取り扱いに、ガラスほどの丁寧な扱いの必要が無く、現場で安心して採水作業に集中できます。

• フロースルーセル：仕様
• 弊社商品番号：7-EQ-0001
• 利用可能電極(軟質樹脂キャップの穴の大きさ)：直径 3, 11.7, 15.8, 17.3, 19.5mm
• 接続チューブ：外径11mmチューブ
• セル流量：最大1.0 L/min
• 1つのセル容積：40mL
• 大きさ：110×120×400mm（6セルセット）、重さ：620g

価格： 　 価格は一覧表をご覧下さい　　商品番号：7-EQ-0001（1セット）

この製品のご注文またはお問い合わせは当社まで

当製品にかかる関連情報

• «参考資料»
  • なぜ、どの様な場合にフローセルを使用するのか(1)：低量揚水による地下水試料採取の考え方
  • なぜ、どの様な場合にフローセルを使用するのか(2)：地下水中の金属類（重金属を含む）や、主要イオンを測定する際の採水に関する留意点

• «フローセルで何ができるのか»
  • 溶存酸素の測定例：地下水中の溶存酸素測定を、２種類の測定系により比較。１）ビーカー：測定のための水の容器が大気開放されいるもの。２）弊社フローセル：測定のための水の容器が閉鎖され、大気とは接触しないもの。
  • 　ビーカーによる測定では、地下水を汲み上げても正確なDOを測定できていません。これは、大気と非常に短時間で平衡する水質項目（pH, ORP, アルカリ度等）の様に、水質を固定する方法がない項目の測定については、正確な把握が難しいことを示しています。一方、測定が閉鎖されている当製品では、非常に短時間で溶存酸素を含まないことが確認できています。

  • 縦軸：溶存酸素濃度 　横軸：連続揚水経過量（井戸孔内容積比） 　 　点線：ビーカー（口が解放されている）による測定 　実線：フローセル（当製品）による測定 　 　紫色：Inertial pump（採水管先端にフートバルブを取り付け、管の上下のみで揚水する方法） 　赤色：ペリスタルティックポンプによる揚水
