採水チューブ用小口径フートバルブ

サンプリングチューブ先端に用いるSUS316製の小口径の採水用フート弁

テクノインターナショナル株式会社
　03-5303-9700(電話番号が変わりました)
高品質、使い易さ、丈夫さを追求した試料採取機器。理想的なサンプリング器材をお届けする
・・・それが使命と私たちは考えます
会社案内　お問い合わせ　特定商取引の法律に基づく表記

水試料採水小口径ホース・チューブ用逆流防止弁（フートバルブ）：設置状況

採水チューブ先端（採水口）に取り付けるフートバルブ（逆流防止ボールバルブ）です。中に小さいボールが入っています。バルブを逆さまにしても、ボールは内部に保持されて、はずれたり紛失することはありません。
小口径のチューブ（内径：4～25mm）に取り付けることのできるもので、5種類のサイズがあります。
採水チューブ内の水が逆流しない（ボール弁により井戸孔内にホース内部の水が落ちていかない）ため、揚水ポンプに無理な負荷がからず、特にペリスタルティックポンプのように力が弱いポンプにおいて、安心して揚水・サンプリングをすることができます。

ピエゾメーターの様に、局部的な水のポテンシャルを観察するような細い採水管の中でも、採水が可能となります。
また比重のやや大きい水溶液を採水することができる場合があます。
さらに下の参考図のように、チューブにこのバルブを取り付け、水中で上下するだけで、非常に簡単に水を揚水することもでき、簡易的なハンドポンプとしてもご利用いただけます。

六角レンチでチューブ内にねじ込み設置します。
このためある程度肉厚があるチューブで、かつ固いチューブ（例えばHDPE）が最適です。

小口径フートバルブ：仕様
弊社商品番号：4-AS-0001
規格：下記表の通り
材質：SUS316
バルブ形式：ボールバルブ

フートバルブ規格	本体の先端外径(mm)	本体のねじ部の外径(mm)	参考：適応チューブ径(mm)
フートバルブ規格	本体の先端外径(mm)	本体のねじ部の外径(mm)	内径	外径
内径4mm用 F.V.	6	4	4	6
内径6mm用 F.V.	10	8	6	10
内径10mm用 F.V.	13	10	10	13
内径10mm用 F.V.	13	10	10	16
内径13mm用 F.V.	16	13	13	16
内径25mm用 F.V.	25	21	21	25

価格：現在一時的に取り扱いを中断しております。お取り寄せはできますので、お問い合わせください。
内径 4mm用: 価格は一覧表をご覧下さい　商品番号：4-AS-0001　
内径 6mm用: 価格は一覧表をご覧下さい　商品番号：4-AS-0001　
内径10mm用: 価格は一覧表をご覧下さい　商品番号：4-AS-0001　
内径13mm用: 価格は一覧表をご覧下さい　商品番号：4-AS-0001　
内径25mm用: 価格は一覧表をご覧下さい　商品番号：4-AS-0001　

この製品のご注文またはお問い合わせは当社まで

当製品にかかる関連情報

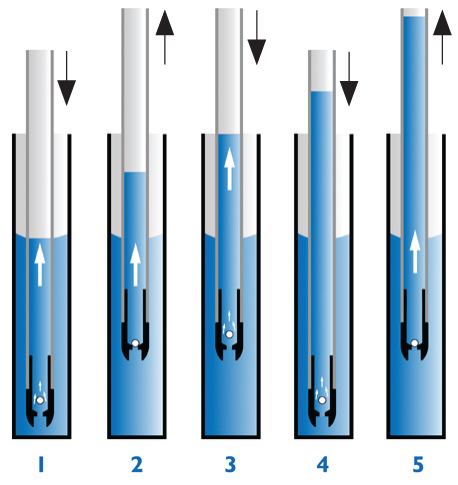

«参考»チューブにバルブを取り付け、水中で上下して、揚水される仕組み（簡易ハンドポンプ）
フートバルブによる揚水の仕組み

チューブを下げるとフートバルブ内のボールが上がり、チューブ内部に水が入ります。
チューブを上げるとフートバルブ内のボールが下がり、チューブ内部の水が保持されたまま、チューブ全体が上がります。
上記の状態でチューブを下げるとフートバルブ内のボールが上がり、チューブ内部にさらに水が入ります。
さらにチューブを上げるとフートバルブ内のボールが下がり、チューブ内部の水が保持されたまま、チューブ全体が上がります。
さらにまた上記の状態でチューブを下げるとフートバルブ内のボールが上がり、チューブ内部にさらに水が入ります。

更新日：2018年4月1日
